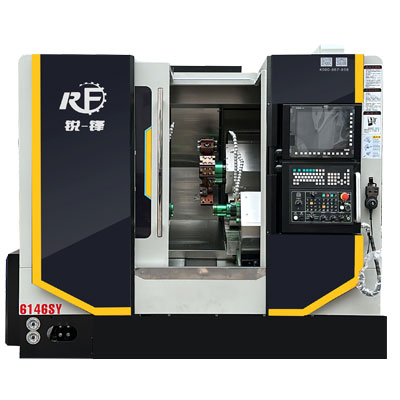

46SY双主轴单刀塔车铣中心
产品特点
1，此机型床身采用整体铸造结构，机身15度倾斜，整机重约4吨，保证了机床使用长期不变形 国产成年无码不卡AV片在线观看，刚性高，稳定性强.
2 国产原创中文视频经理篇，背轴功能：正主轴加工工件正面后，背轴对接过来再加工另一端，使得工件 减少一次装夹且提高精度，减少人力。

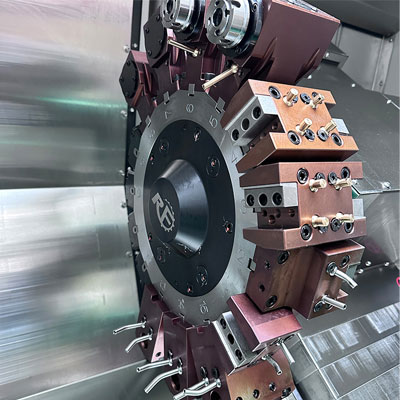

3，带Y轴动力刀塔，搭载刀具更丰富，功能更强大，可实现车削，磨削 亚洲日韩乱码中文无码蜜桃臀网站，铣削，钻孔，攻牙，滚齿，插槽等，实现车铣中心核心功能。
4，导轨采用滚柱高钢性系例 国产亚洲精品久久久久蜜，丝杆外径φ40MM精密级研磨丝杆，使机床的刚性 和精度更上一个级别。
5，可搭配全自动机械手 日韩精品无码人妻免费视频，送料架，接料器，排屑机等附件，实现全自动化生产。
6，该机床有较强的适应性，可以加工各种轴，盘零件，也可车削各种螺纹，圆弧，圆锥及回转体的内，外曲面 亚洲永久精品无码成人，零件偏于轴心的钻孔，铣槽攻牙等加 工，是一类专业的盘类和轴类零件加工最优秀的机床.

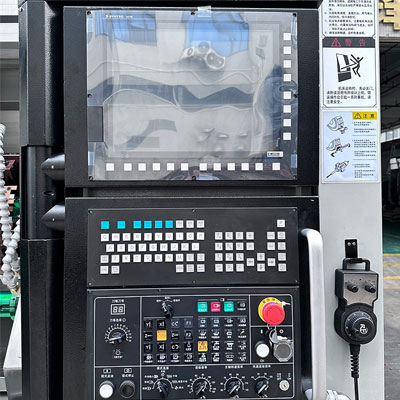

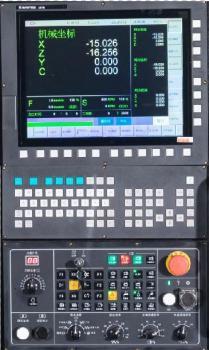

系统采用15寸屏控制面板
启用高速主轴定位，可以从高速旋转直接 定位在任意角度，增加分度效率 在线侵犯无码.
钻孔，攻牙回退动作变化 国产呦系列久久精品嫖妓达人，可缩短G00空跑时间.

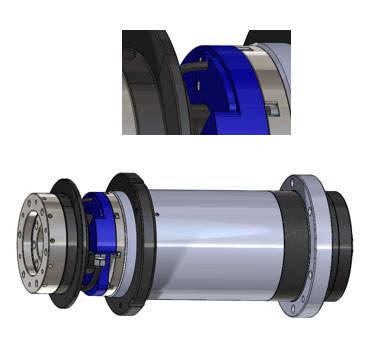

增加冷却结构 成人免费无码大片A毛片软，降低轴承温升对主轴精度的影响，使精度更稳定），零件精度和光洁度更好.
高扭矩特性 中国无码不卡电影，更快加减速特性和伺服特性，缩减工件加工周期，有效提升产能.
精效的电磁设计，以及与机床特性的匹配设计，使高效区宽广，利于节能降耗
简化机构，使机床小型化、多主轴化，带来更宽裕、更静音、更多复合功能的感受

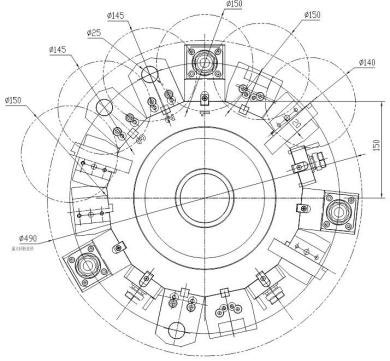

刀塔干涉图
SHD12--300(15工位)
动力刀座规格：BMT40 ER25
外径刀座：20方刀杆
内孔刀座：∮25 圆刀杆

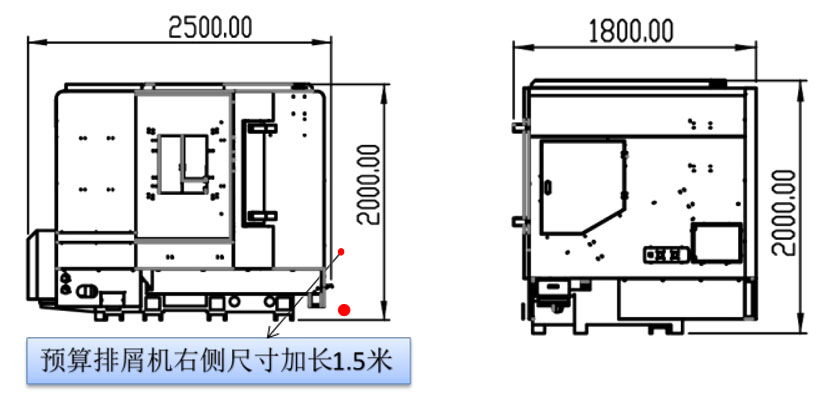

外观尺寸
产品参数
项目 | 名称 | 46SY |
加工范围 | 床身最大回转直径/mm | ￠500 |
最大加工直径/mm | ￠200 | |
最大加工工件长度/mm | 350 | |
背车装内孔刀长度/mm | 80 | |
X轴行程/mm | 300 | |
插补Y轴行程/mm | ±35 | |
A主轴 （电主轴） | 主转端部形式 | A2-5 |
主轴通孔直径/mm | ￠56 | |
最大棒料通孔直径/mm | ￠46 | |
主轴转速范围/转 | 1~5000 | |
主轴电机功率/KW | 11 | |
套筒及回转油缸规格 | 6寸 | |
B主轴 （电主轴） | 主转端部形式 | A2-4 |
主轴通孔直径/mm | ￠46 | |
最大棒料通孔直径/mm | ￠36 | |
主轴转速范围/转 | 1~6000 | |
主轴电机功率/KW | 5.5 | |
套筒及回转油缸规格 | 5寸 | |
行程及快速给进 | X、Z、Y轴最快速移动m/min | 30 |
丝杆及导轨尺寸 | X、Z轴丝杆直径 | ￠40 |
X、Z轴导轨宽度（滚柱）/mm | 30、35 | |
精度 | 重复定位精密、对接精度/mm | 0.003、<0.015 |
刀座 | 最多刀具或动力头数量把 | 15 |
刀座柄径 | BMT40（20方） | |
动力刀座电机转速/转 | 1-4000 | |
外形尺寸 | 长*宽*高/mm | 2600*2000*2000 |
重量/kg | 约4000 | |
床身结构形式 | 15°HTC300整体铸造 |
6146SY双主轴单刀塔标准配置说明
配件名称 | 产地 | 数量 | A轴 | B轴 |
系统 | 台湾 | 1套 | 新代/22TB-15寸 | |
主轴 | 中国 | 1套 | 昊志电主轴/A2-5 | 昊志电主轴/A2-4 |
中国 | 1套 | 主轴内置/11kw | 主轴内置/5.5KW | |
X/Z/Y轴电机 | 台湾 | 各1套 | 新代/2.4KW | |
动力头电机 | 台湾 | 1套 | 新代/5.7KW | |
刀盘电机 | 台湾 | 1套 | 新代/750W | |
电器 | 德国 | 1套 | 施耐德 | |
丝杆 | 台湾 | 1组 | 上银/R40-10 | |
导轨 | 台湾 | 1组 | 上银/30、35滚柱型 | |
丝杠轴承 | 日本 | XZ各5组 | NSK/3062 | NSK/3062 |
液压系统 | 国产 | 1套 | 锐锋 | |
动力刀塔 | 锐锋 定制 | 1套 | SDH-300-15工位 | |
标配刀座 | 中国 | 1套 | 3圆、3外径、2端面刀座 | |
动力刀座 | 中国 | 1套 | 0度4个，90度4个（BMT40/ER25) | |
液压卡盘 | 台湾 | 1套 | 佳贺/6寸 | 佳贺/5寸 |
筒夹 | 中国 | 1套 | 6寸 | 5寸 |
电柜空调 | 中国 | 1套 | 350W | |
外挂手轮 | 中国 | 1套 | 4轴 | |
油冷机 | 中国 | 1套 | 标准 | |
