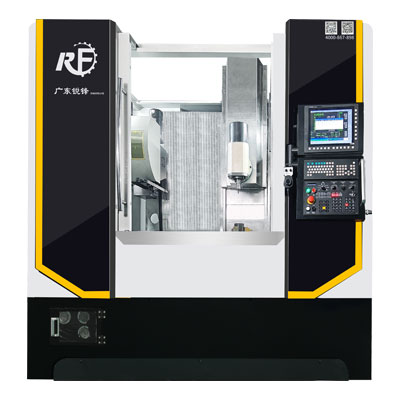

Y300-08立式五轴车铣复合
产品特点
1 亚洲日韩乱码中文无码蜜桃臀网站，立式安装，装夹方便，减少重力所带来的变形， 。
2，可以集，铣，钻，镗，磨，等多种加工于一体的设备，可对各类工序多，形状复杂的零部件进行切削 加工，可以从多个角度，多个方位，自动连续地完成铣，钻，镗 国产亚洲精品久久久久蜜，扩，铰，攻丝等多种工序的加工 .
3，具有精密度高，速度快，自动化程度高，能加工各种形状复杂零件等特点，广泛应用于机加工，模具，汽摩配 日韩精品无码人妻免费视频，灯饰，五金，铝制品，电动工具，航空航天，军工，水暖器材，家具家电等行业， 。

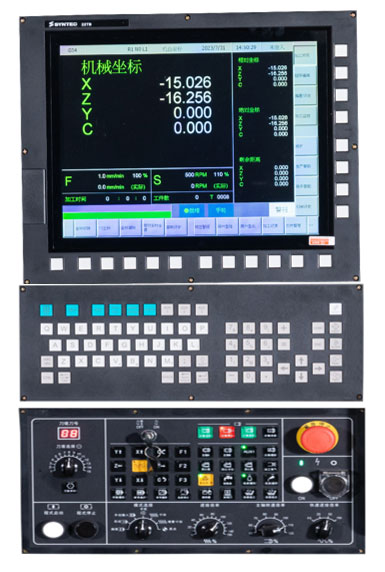

系统采用15寸屏控制面板
启用高速主轴定位，可以从高速旋转直接定位在任意角度 亚洲永久精品无码成人，增加分度效率 .
钻孔 在线侵犯无码，攻牙回退动作变化，可缩短G00空跑时间 .
更小占地空间. 更多复合应用 国产呦系列久久精品嫖妓达人.
热源外置，使零件精度和光洁度更好 成人免费无码大片A毛片软.
缩减工件加工周期 中国无码不卡电影，有效提升产能 .
产品参数
名称 | 单位 | 参数 |
| 名称 | 单位 | 参数 | ||
加工范围 | 最大工件回转直径 | mm | 600 | 铣削主轴 | 主轴端口 | - | BT40 | |
直线轴行程（X/Y/Z） | mm | 800/300/520 | 主轴功率 | KW | 20 | |||
B轴转动角度 | ° | 120 | 额定扭矩 | N.m | 48 | |||
C轴转动角度 | ° | 0/360 | 最大扭矩 | N.m | 96 | |||
主轴中心至立柱面距离 | mm | 400 | 额定转速 | rpm | 4000 | |||
主轴鼻端至卡盘端面距离 | mm | －90～400 | 最高转速 | rpm | 8000 | |||
B轴回转中心至卡盘端面距离 | mm | 36～550 | 主轴锥孔跳动 | mm | ≤0.003 | |||
最大钻孔直径 | mm | ∅40 | 检测棒300mm处跳动 | mm | ≤0.008 | |||
最大攻牙直径 | mm | M18 | 拉刀力 | Kg | 800 | |||
最快移动速度X/Y/Z1/Z2 | m/min | 30/30/30/30 | 主轴鼻端至B轴回转中心长度 | mm | 120 | |||

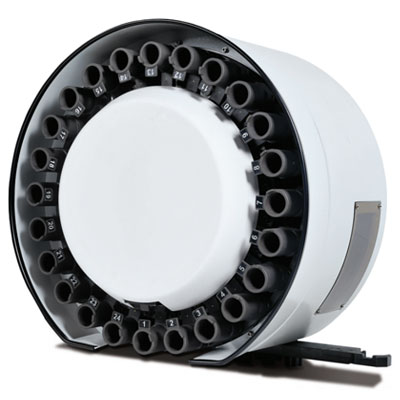

机床精度 | 定位精度X/Y/Z1/Z2 | mm | ±0.006 | 铣削刀库 | 最大装刀数量 | PCS | 24 | |
重复定位精度X/Y/Z | mm | ±0.003 | 最大刀具直径/长度/重量 | - | ∅80/220/6kg | |||
B轴定位精度 | Arcsec | ±15 | 无邻刀时量大刀具直径 | mm | ∅125 | |||
B轴重复定位精度 | Arcsec | ±8 | 刀具交换时间 | S | 1.9 | |||
C轴定位精度 | Arcsec | ±15 | 其它 | 排屑方式 | - | 链排 | ||
C轴重复定位精度 | Arcsec | ±8 | 电柜降温 | - | 空调 | |||
主轴冷却 | - | 自动恒温油冷机 | ||||||
00主轴 | 主轴端口 | - | A2-6 | 机床润滑系统 | - | 自动润滑 | ||
主轴功率 | KW | 15 | 润滑油容量 | L | 4 | |||
额定扭矩 | N.m | 90 | 伺服刀塔 | 12工位 | 台湾金刚心 | |||
最大扭矩 | N.m | 180 | 使用气压 | Mpa | 0.6/0.8 | |||
最高转速 | rpm | 3000 | 机床电气总容量 | KVA | 42 | |||
主轴跳动 | mm | ≤0.003 | 冷却箱容积（约） | L | 350 | |||
定位精度 | Arcsec | ±15 | 机床外型尺寸（长X宽X高） | mm | 3200×2200×2400 | |||
主轴承重 | Kg | 300 | 机床重量 | Kg | 7800 | |||
刹车力矩 | N.m | ≥600 | ||||||
卡盘直径 | mm | 200 | ||||||
夹持范围 | mm | 13～210 | ||||||
标准配置说明
序号 | 配件名称 | 品牌与型号 | 产地 | 数量 |
1 | 系统 | 新代220TB-5 | 台湾 | 1套 |
2 | 主轴 | 台嵘/A2-6 | 台湾 | 1套 |
3 | 主轴电机 （或转台） | 新代盘式电机/15KW （可选力矩转台900N.m） | 台湾 | 1套 |

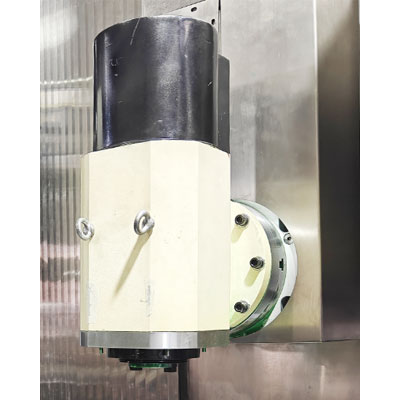

4 | B轴 | BT40/20KW | 定制 | 1套 |
5 | Z轴电机 | 新代/5.9KW | 台湾 | 各1套 |
6 | X/Y轴电机 | 新代/3.1KW/3.9KW | 台湾 | 各1套 |
7 | 电器 | 施耐德 | 德国 | 1套 |
8 | 丝杆、导轨 | 上银或银泰 | 台湾 | 2+2组 |
9 | 丝杠轴承 | NSK4075、3062 | 日本 | 2组 |
10 | 液压系统 | 定制 | 国产 | 1套 |
11 | 液压卡盘 | 佳贺//8寸 | 台资 | 1套 |
12 | 排屑机 | 标准 | 国产 | 1套 |
